　　三合一NC伺服送料機操作原理

　　三合一NC伺服送料機由開卷，整平送料三功能組成，企業為降低生產成本，增加效率，使用自動化生產越來越多，減少招工難，產量上不去，相信很多人都了解過沖床配三合一送料機的自動化生產設備，確不太了解這三部份工作原理及作用，下面世翔送料機廠家跟大家科普一下相關知識。

　　1、三合一送料機開卷機部份

　　開卷機是將料卷固定在料架主軸擴縮部位上，支撐料卷內徑的支撐臺，自動運行中通過料環控制指令讓主軸間歇式轉動開卷放料，其中包括主軸擴縮部分，壓料臂部分，限位輪部分，料環控制部分。

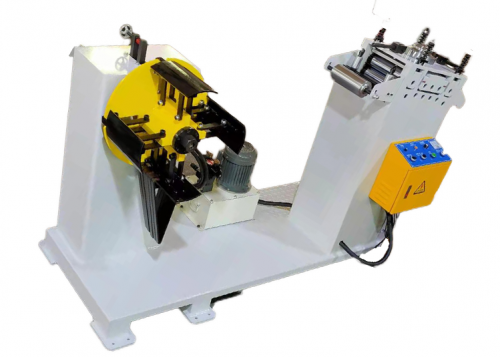

　　 NC伺服送料機

　　2、三合一送料機料環控制

　　料環是為間歇地輸送材料，需要在開卷機和整平送料機之間設置緩沖長度，吸收送料機的間歇送料動作所帶來的影響，為此，檢測料環，并將料環量的檢測信號回饋給開卷機，控制開卷機主軸電動機變速、開卷機主軸電動機處于 ON/OFF，便于保持合適的料環量，料環控制系統由三組光電區域控制，最上區域為高速區域，中間區域為慢速區域，底部為停止區域。

　　3、三合一送料機整平送料機部份

　　整平送料機是在開卷機上支撐的卷材形成料環后，和沖壓取得同步信號之后，通過供料滾輪往沖壓機送入一定量經矯正滾輪除去材料卷料彎曲變形的裝置。此外，整平送料機被設計、制作作為沖壓機生產線的裝置，以消除卷材的卷折為主要目的，材料上有局部伸長的情況時有時不能完全矯正，送料機構位于整平機構末端，經由整平后由帶料輥同步轉動送料，通過PCL控制輸入長度實現送料。
