自動送料機廠家介紹三合一送料機性能及結構

　　三合一送料機是繼空氣送料機、滾輪送料機、NC送料機之后，而誕生的主流送料機設備，被沖壓行業譽為第四代送料機型，不過它與前三代送料機型都只要單一送料功用不同，其不單單能完成自動化送料，并且具備開卷、整平功用，其將三種機臺優化組合，不只大大的縮減了沖壓自動化生產線的占地面積，并且有的整平、送料在同一機架上的結構規劃，不只使得沖壓生產線在布局上不用在規劃地基地坑，設備簡略，便利移位，時間距離短，并且能從底子上防止整平后的板材因內應力回彈，避免板材變形，從底子保證了整平送料精度，提升了沖壓加工產品的質量。

　　1、資料架部分由上料臺車（選配）、主體機架、漲縮卷筒、油壓擴張設備、托料臂、擋料臂、壓料臂等功用組件組成，其間托料設備位于漲縮卷筒的左下方，壓料設備位于漲縮卷筒的左上方，擋料設備位于漲縮卷筒的右上方，上料臺車位于漲縮卷筒的正下方；資料架漲縮卷筒通過上料臺車進行上料，油壓擴張進行張緊料卷，變頻器進行開卷速度的操控，光電開關進行開停操控，完成自動化的開卷。

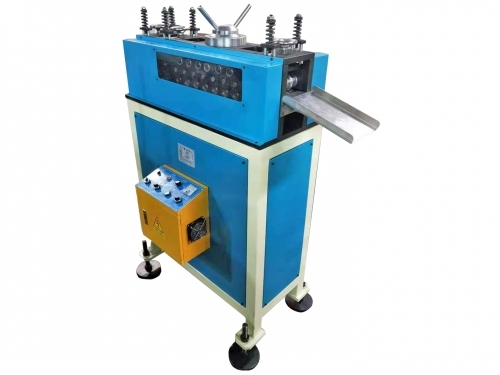

　　2、整平送料機部分由主體機架、入料折料設備、導料設備、整平設備、送料設備和出料導料設備六部分組成，其間入料折料設備設備于整平送料機架的左端且與漲縮卷筒的出料位置相對置，入料折料設備包括液壓油缸和鉸接于整平送料機架的導弧座，導弧座為帶導弧曲線的座體，液壓油缸連接導弧座并驅動導弧座滾動；送料設備位于整平設備的右端出料口，出料導料設備位于送料設備的右端，出料導料設備設置有兩排筆直導料筒。

　　3、電控部分均選用日本相關品牌電氣組件，光電料弧操控系統操控料架運轉選用日本歐姆龍；放松氣缸驅動作用選用日本CKD/WPI；氣動電磁閥操控氣缸選用日本SMC；整平軸承運轉定位選用日本NSK；伺服驅動器主操控選用日本安川；伺服馬達主運轉選用日本安川；PLC操控選用日本三菱，同時主體操控選用立的操作面板與操控手柄操作，操作簡略，使用便利。
